灰阶显示器的分辨率是多少?

单位面积内实际显示像素的数量,如800600、12001600等。普通显示器有:1024768,12801204;基本上是横屏显示,不需要横/竖屏转换;医疗灰阶显示器有:根据影像的需要,可以横/竖屏转换,10241280(竖屏)/12801024(横屏),称为1百万像素(1MP),常用横屏显示, 多适用于CT、MRI、数字胃肠机;12001600(竖屏)/16001200(横屏);称为2百万像素(2MP),简称1K,常用竖屏显示, 多适用于CR、DSA、数字胃肠机、,PACS阅片工作站;15362048(竖屏)/20481536(横屏);称为3百万像素(3MP),简称1.5 K,常用竖屏显示, 多适用于CCD-DR、PACS诊断工作站;20482560(竖屏)/25602048(横屏);称为 5 百 万像素( 5MP ),简称 2 K ,常用竖 屏显示,多适用于平板DR、乳腺机、PACS诊断工作站;医疗灰阶显示器的分辨率与价格成正比,与放射设备的分辨率正相关,相应的设备应当配套相应分辨率的显示器。

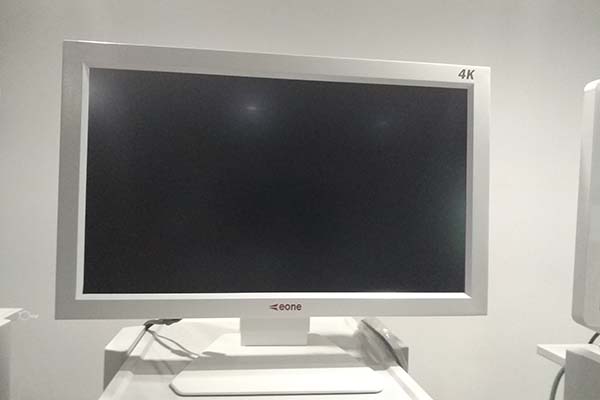

灰阶显示器

医疗灰阶显示器定期的性能检验是非常必要的,这个性能检验称之为校准。医疗灰阶显示器相对于普通显示器昂贵的价格,也因为其校准上的高要求。医疗显示器的校准方式主要有两种:外置式和内置式,内置式又分前置式和后置式。显示器校准,严格讲应该是通过“显示链路”对显示器的“显示效果”进行校准。其目的,是保持数字影像显示的标准性和一致性。校准的对象,主要是显示器上各个像素的亮度值(一般用ftL即英尺流明数),其次是空间畸变(如画一直线结果显示成一曲线、画一正方形结果显示一长方形或梯形)。

医疗显示器区别于普通显示器的重点是亮度值的校准。参数性能上要满足上面这些要求,生产量大概不到普通显示器的百万分之一,医疗灰阶显示器的价格能不昂贵吗?

灰阶显示器符合哪些标准呢?

灰阶显示器符合哪些标准呢?台医疗显示器必须符合DICOM PART14标准,也就是说必须厂家具备调整DICOM标准曲线的能力,使其和DICOM标准相吻合,从而保证影像的显示质量。

灰阶显示器

支持灰阶显示:灰阶即黑白图像之间的层次,即亮度的明暗程度,灰阶数越多,灰阶的过渡越平滑,越有可能分辨出类似囊肿和水这样密度十分接近的不同物质,对早期病灶的诊断有很大帮助。医疗灰阶显示器一般范围1024 (10bit)-4096 (12bit)。普通显示器只有有: 256灰阶(8bit),用于显示彩色图象,无灰阶要求。高亮度:普通显示器有200-300cd/㎡,无亮度恒定的要求;医疗灰阶显示器高达1000 cd/㎡,并要求3万小时甚至10万小时亮度值保持不变。

响应时间指的是液晶显示器对输入信号的反应速度,也就是液晶由暗转亮或由亮转暗的反应时间。通常都是以毫秒(ms)来计算。人能够接受的画面显示速度一般为24张/秒,如果显示速度低于这一标准,人就会明显感到画面的停顿和不适。按照这一标准计算,每张画面显示的时间需要小于40ms,根据液晶的实际使用情况,响应时间:30ms(1/0.03=33.3 祯 /秒),还是会出现拖尾现象,不适合动态医疗影像的实时播放。

响应时间在25ms以下(1/0.025=40祯/秒)可以满足临床心血管DSA的实时播放。在医疗灰阶显示器的选配上,CR、DR静态影像对响应时间无过高要求。但是在播放动态影像的系统配置时,如心血管机和数字胃肠机,就要选择响应时间在25ms以下的医疗灰阶显示器。

灰阶监视器的参数是什么?

普通显示器有:无液晶屏的保护板,电源为内置方式无特殊要求。医疗灰阶监视器有:由于教学的要求和医生的习惯,专配有液晶屏的保护板针对医疗环境配有医疗专用电源。显卡:普通显示器有:内存、速度、3D指标;医疗显示器有:显示模式、一卡两显、主副显示互换、彩色—黑白转换、10bit灰阶输出;横/竖屏转换。

灰阶监视器

亮度:亮度就是显示器上显示图像有多么明亮的程度,单位(cd/m2)坎德拉每平方米。医疗灰阶监视器:600-700 cd/m2 标准校正设定的亮度在400-500 cd/m2之间;要求3万小时,甚至10万小时亮度值保持不变。普通:200-300 cd/m2 无特殊要求。

响应时间:指的是液晶显示器对输入信号显示图像的反应速度,也就是液晶由暗转亮或由亮转暗的反应时间。通常都是以毫秒(ms)来计算。医疗灰阶监视器:对于一些动态高清的影像,一般为几毫秒左右,对于静态的影像要求不高。普通:16–5ms左右。可视角度,医疗灰阶监视器:上下/左右均可达到178°超宽视角。普通:上下视角140°左右,左右视角160°左右。

灰阶监视器有什么技术要求?

由于医疗灰阶监视器和普通显示器的应用领域不同,技术要求的参数要求也不同,下面根据主要参数进行比较说明:支持DICOM PART#14的标准:一个医疗显示器必须支持DICOM PART#14的标准,也就是说必须具备调整DICOM标准曲线的能力,使其和DICOM标准相吻合,从而保证影像的显示质量。

灰阶监视器

支持灰阶显示:灰阶度是黑白医疗影像非常重要的特性,它反映了黑白图像之间的层次。灰阶显示要求显卡支持,医疗灰阶监视器应当配有专用显卡;普通显示器有:8bit- 256灰阶,用于显示彩色图象,无灰阶要求,使用普通显卡; 医疗显示器有:10 bit-1024灰阶,用于显示X光灰阶图象,于诊断相关,要求:10bit~11bit(1024~2048灰阶)。

灰阶监视器支持SBC功能(稳定的亮度控制):显示器的亮度是会随着时间而衰减的,普通显示由于没有稳定的亮度控制和校准,不但衰减较快,平时使用时,也由于受环境的影响,其亮度不能长时间的维持在一个队人体肉眼和市的水平上,而医疗灰阶显示器考虑到这一个问题,采取了稳定的亮度控制技术,对显示亮度所反馈的信息随时进行校准,使其始终保持在标准亮度之上,符合临床的阅片标准,要求3万甚至10万个小时亮度保持不变。医疗

内窥镜摄像系统的优势是什么?

随着电子学和数字视频技术的发展,与80年代出现了电子内窥镜,这样便不再以光纤传像,而代之以光敏集成电路摄像系统,简称CCD。内窥镜摄像系统中,微型图像传感器的CCD器件是电荷耦合器件,是在硅基片上制成的大规模面阵集成电路芯片,是一种全固态成像器件。

内窥镜摄像系统

CCD芯片借助必要的光学系统(内窥镜先端物镜)和专用的外围驱动与信号处理电路,可以将景物图像通过CCD面阵进行逐点、逐行 、逐帧依次转换 、存储 、传输,在其输出端产生一个景物图像相关的时序视频信号经电缆传输至外部电路转换处理系统经取样、A/D 转换、数字信号处理、D/A转换、电视信号编码,在监视器上还原成可供观察的景物图像和相关文字信息。内窥镜摄像系统主要所能显示的不但影像质量好,光亮度强,而且图像大,可以检查出更细小的病变,而且电子内窥镜的外径更细,图像更加清晰和直观,操作方便。有些内窥镜甚至还有微型集成电路传感器,将所观察到的信息反馈给计算机。它不但能获得组织器官形态学的诊断信息,而且也能对组织器官各种生理机能进行测定。

内窥镜摄像系统的优势是图像清晰,色泽逼真,分辨率高,电子内窥镜图像经过特殊处理,将图像放大,对小病灶的观察尤为适合。具有录像、储存功能,能将病变储存起来,便于查看及连续对照观察。快速照相,减少内镜检查时间。避免了光导纤维易于折断、导光亮度易于衰减、图像放大易于失真等缺点。

内窥镜摄像系统在成像上受哪些影响?

内窥镜摄像系统

内窥镜摄像系统孔探图像往往受噪声的影响显得不够清晰.引起噪声的原因很多,如敏感元器件的内部噪声、感光材料的颗粒噪声、热噪声、相对运动产生的抖动噪声、传输信道的干扰噪声、量化噪声等。反映在图像上,噪声使原本均匀和连续变化的灰度突然变大或减小,形成一些孤立点和虚假的边缘,有时甚至淹没特征,给分析带来很多困难。噪声产生的原因决定了噪声的分布特性以及它与图像信号的关系。

电子内镜由德国归来工程师精心设计操作系统,手感加倍舒适,操作更加灵活。弯角操作,采用链式牵引结构,手感轻巧,富有弹性的弯曲部,操作性能及插入性能使用户在操作时不感疲劳。内窥镜摄像系统弯曲部采用了长寿命设计,从而整机的耐久性能得到很大程度的提高。从前端开始由软至硬变化的纤细插入管,使用户在插入及转动插入管时能应用自如,更好的治疗性能,患者的痛苦感减至微小。

真正全防水结构,电子内镜可整体浸泡于消毒液中清洗和清毒,减少了交叉感染。方便的内镜测漏器,可及时确认内镜有否因损坏而引致进水,防止损坏。内窥镜摄像系统导光插头部采用新材料新工艺制作,结构新颖、美观、灵巧轻便。

内窥镜摄像系统是如何工作的?

内窥镜摄像系统中,电子内窥镜的成像原理是利用电视信息中心装备的光源所发出的光,经内镜内的导光纤维将光导入受检体腔内,CCD图像传感器接受到体腔内粘膜面反射来的光,将此光转换成电信号,再通过导线将信号输送到电视信息中心,再经过电视信息中心将这些电信号经过贮存和处理,然后传输到电视监视器中在屏幕上显示出受检腔器的彩色粘膜图像。目前世界上使用的CCD图像传感器有两种,其具体的形成彩色图像的方式略有不同。

内窥镜摄像系统

电子内窥镜:内窥镜主体、光学系统、光源、4个控制子系统和计算机图像处理与显示系统。内窥镜主体指内窥镜的镜身部分,包括光学成像系统、面阵CCD、传光束和调节机构。内窥镜摄像系统电子内窥镜,控制子系统包括CCD驱动电路及图像采集电路(驱动CCD、控制图像采集)、视频驱动亮度控制系统(调节光源的发光亮度)、图像畸变实时校正系统(用于实时在线校正内窥镜光学系统的畸变)和图像实时采集和显示系统(控制图像采集和显示)。

光源发出的光通过传光束(光纤),经内窥镜主体,传递到人体内部,照亮人体内腔组织需要检查部分,物镜将待检查部分成像在面阵CCD上,由CCD驱动电路控制CCD采集图像,输出标准视频信号。调节机构用于调节内窥镜前端的观察角度,可上下调节、左右调节和旋转调节。视频驱动亮度控制系统根据CCD输出的视频信号调节光源的亮度,确保输出图像上没有白色高亮度区域。由于光学系统存在畸变,CCD输出带有畸变的视频信号,图像畸变实时校正系统对其进行校正,输出校正的视频信号。内窥镜摄像系统图像实时采集和显示系统对校正视频信号进行图像采集、保存和处理,并进行病档管理。

灰阶显示器有什么特殊要求?

尺寸: 以对角线长度来计算,一般以英寸为单位。医疗灰阶显示器:基本与X胶片相仿,常见尺寸为:18”、20”、21”;普通:常见尺寸为:14”、15”、17”、19”。亮度:亮度就是显示器上显示图像有多么明亮的程度,单位(cd/m2)坎德拉每平方米。医疗:600-700 cd/m2 标准校正设定的亮度在400-500 cd/m2之间;要求3万小时,甚至10万小时亮度值保持不变。普通:200-300 cd/m2 无特殊要求。

灰阶显示器

灰阶:反映了黑白图像之间的层次,是黑白医疗影像非常重要的特性。灰阶显示要求配有专用显卡。医疗灰阶显示器:10 bit–1024灰阶,10bit或12bit(1024–2048灰阶)。普通:6bit-64 、8bit- 256灰阶。

由于教学的要求和医生的习惯,国内外医生都习惯用笔在胶片或显示屏上指点示意,来表达对影像具体细节的观点,液晶屏材料是易破损材料,为了适应医疗环境,显示器厂家会负责任的在生产时安装上液晶屏的保护板。明白了医疗灰阶显示器与普通显示器的差别,就能更好的合理地采购、使用、维修医疗灰阶显示器。

灰阶显示器有什么不同?

一个医疗灰阶显示器必须支持DICOM PART14的标准,也就是说必须具备调整DICOM标准曲线的能力,使其和DICOM标准相吻合,从而保证影像的显示质量。常规尺寸:显示器尺寸是以对角线长度来表达,一般以英寸为单位普通显示器主流尺寸为15”、17”、19”。

灰阶显示器

医疗灰阶显示器常见尺寸为18”、20”、21”,尺寸基本与X胶片相仿。支持灰阶显示:灰阶度是黑白医疗影像非常重要的特性,它反映了黑白图像之间的层次。灰阶显示要求显卡支持,医疗专用显示器应当配有专用显卡;普通显示器有:8bit- 256灰阶,用于显示彩色图象,无灰阶要求,使用普通显卡。

医疗灰阶显示器有:10 bit-1024灰阶,用于显示X光灰阶图象,于诊断相关,要求:10bit11bit(1024*2048灰阶)。支持SBC功能(稳定的亮度控制)。显示器的亮度是会随着时间而衰减的,普通显示器由于没有稳定的亮度控制和校准,不但衰减较快,平时使用时,也由于受环境的影响,其亮度不能长时间的维持在一个队人体肉眼合适的水平上,而医疗灰阶显示器考虑到这一个问题,采取了稳定的亮度控制技术,对显示亮度所反馈的信息随时进行校准,使其始终保持在标准亮度之上,符合临床的阅片标准。

为什么要选择灰阶显示器?

医疗灰阶显示器和传统的胶卷都是单色的,医生更容易接受;而用彩色显示器表现单色的医学影象,又可能会有掉色的情况。医疗灰阶显示器的亮度很高,这样就可以拉开每一个灰阶的差别,其亮度都在2百CD/M2以上;而彩色显示器的亮度一般在100以下。彩色显示器的原理是R、G、B三枪打出的三个电子束要通过一个荫罩板(shadow mask)的,在通过的时候,吸收或挡住了电子束的大部分能量,所以器亮度就大大降低;而灰阶显示器是电子束直接打到荧光粉上,能量的损耗就小,所以亮度比较高。

灰阶显示器

医疗灰阶显示器的分辨率都很高,如5M的分辨率为2048X2560。为了能够区别每个灰阶,医疗显示器的亮度都很高,达到几百个CD/M2。医疗显示器能够通过专用的校正仪和校正软件对显示器的输入和输出进行曲线校正,使之符合DICOM曲线。高灰阶,如10BIT,12BIT准确细致反映图象质量。

灰阶显示器一般搭配有灰阶显卡。医疗显示器经过质量的认证。医疗灰阶显示器直接关系到人的生命安全,所以定期的显示器的性能检验是非常必要的,这个性能检验我们称之为校正。
