选择医用显示器的标准是什么?

医用显示器定期的性能检验是非常必要的,这个性能检验称之为校准。医用显示器相对于普通显示器昂贵的价格,也因为其校准上的高要求。医用显示器的校准方式主要有两种:外置式和内置式,内置式又分前置式和后置式。

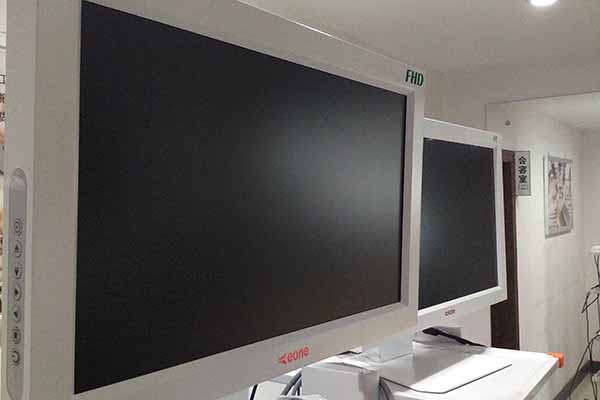

医用显示器

显示器校准,严格讲应该是通过“显示链路”对显示器的“显示效果”进行校准。其目的,是保持数字影像显示的标准性和一致性。校准的对象,主要是显示器上各个像素的亮度值(一般用ftL即英尺流明数),其次是空间畸变(如画一直线结果显示成一曲线、画一正方形结果显示一长方形或梯形)。医用显示器区别于普通显示器的重点是亮度值的校准。

亮度值主要校准三个值:至大亮度值、至小亮度值、线性度。参数性能上要满足上面这些要求,生产量大概不到普通显示器的百万分之一,医用显示器的价格能不昂贵吗?医用显示器的选购配置成了医院和PACS集成商关注的焦点,了解医用显示器与普通显示器在技术性能和质量的差别,根据本单位的具体情况,搭配不同类型、不同档次显示器,在满足影像质量前提下节约医院资金,体现合理性与经济性。

医用显示器的显示模式是什么?

普通显示器有:内存、速度、3D指标、常用AGP插槽;医用显示器有:常用PCI插槽、显示模式、一卡两显、主副显示互换、彩色—黑白转换、10bit、12bit灰阶输出;横/竖屏转换。医用显示器的显示模式是什么?

医用显示器

医用显示器的显示模式:由于诊断工作站需要两台或多台显示器时,显卡应当有灵活的显示模式,便于医生的诊断。医疗专用灰阶系列显卡,显示模式有:独立显示、扩展显示、复制显示。一卡两显:当一台工作站配有两台显示器时,显卡有两个输出口。

当工作站有一台普通显示器,同时有一台或多台医用显示器时;设定普通显示为主显,医用为副显时,普通显示器和医用显示器分别显示彩色和灰阶图像时,彩色不应有缺色,灰阶不应有断层,但是,医用显卡很难两全其美。往往是普通显示器为主显时,医用显示器会有灰阶断层现象。

医用显示器为主显示时,彩显会缺彩色,且程序菜单打开时,总显示在高分辨率的医用显示器上字很小、单色,使用起来很不方便,这是医用显卡普遍存在的一个技术难题,医疗专用灰阶系列显卡,解决了主副显示设置时出现的彩色不彩,灰阶不连续的问题。

悬吊DR使用方便吗?

悬吊DR使用方便吗?X射线管a,高转速小焦点X射线管,使得小病灶图像更清晰,对大病灶的显示更好。X射线发生器,该发生器由计算机控制,以确保至小的患者剂量,良好的再现性和图像对比度。发生器的控制功能设计简单,使用方便。

悬吊DR

悬吊DR丰富的软件功能:DICOM病历管理、打印、储存、输出功能。光盘具有自动播放功能并支持CD/DVD刻录。兼容所有DICOM胶片打印机、支持多种胶片尺寸可选,可自定义胶片文字信息。

窗宽窗位可独立调节。悬吊DR丰富的内置诊断模板,可自定义诊断模板。图文系统与采集模块。无缝连接。采用的平板探测器,像素数量达到900万像素,进口大功率高频高压发生器保障稳定的X线输出;主流的悬吊摄影机架操作简便灵活,安装维修更简单;虚拟滤线栅技术可降低2/3的射线剂量。

悬吊DR实现了哪些功能?

悬吊DR采用数字技术,实现了由模拟X线图像向数字化X线图像的转变,现在早已是医院放射科的器械,其中较为大型的悬吊DR因能更好的实现拍摄而在医疗领域也广受欢迎。

悬吊DR

高分辨率医疗显示器,分辨率高,图像品质高。悬吊DR17”×17”有效探测面积,可满足多个部位的拍摄需要。双工作站配置,采集、处理分工协作,大幅提高工作效率,加大使用通量,较大限度的发挥使用效能。

工作站采用医学图像处理技术,中文操作界面,具有完善的DR图像处理功能。拥有全电动化的悬挂式系统和智能胸片架,能帮助放射科实现较大的通用性和提高工作效率。悬吊DR自动定位功能为常使用的应用,能自动设置探测器和悬挂系统到预定位置。自动跟踪功能使球管和探测器对齐,有助于提高工作效率和方便使用。

悬吊DR常见故障如何排除?

悬吊DR系统,即直接数字化X射线摄影系统,是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成,是直接将X线光子通过电子暗盒转换为数字化图像,是一种广义上的直接数字化X线摄影。而狭义上的直接数字化摄影即DDR(DirectDigit Radiography),通常指采用平板探测器的影像直接转换技术的数字放射摄影,是直接数字化X射线摄影系统。按照探测器类型主要分为非晶硅平板DR(主流)、非晶硒平板DR和CCD DR(主流);按照机架结构分为悬吊DR和立柱(UC臂)DR;维修DR时可根据故障现象进行分段维修。

悬吊DR

1、曝光后不出图像
对此悬吊DR故障,可从两个方面下手。首先是检查发生器有没有出射线。如果没有就检查发生器这边。例如手开关是否坏了,发生器是否存在故障(可单独打开发生器软件查看),球馆是否有问题。发生器可正常曝光的情况下,就应该检查平板这边。比如平板的连接是否正常(网线或光纤是否连接正确),或者平板的同步信号(曝光使能信号)是否正常。从这两方面找故障,就可以找到故障。

2、图像不清晰
随着使用时间的延长,悬吊DR图像会变得没有原来清晰。这种问题的原因一般是由于平板老化引起或者球馆出的剂量不足造成。对机器定期进行保养可以有效防止平板老化速度,平板一般要求每6个月校准一次。球馆剂量不足的原因有:1KV不够,检查发生器高压部分。2MA不足,球馆是否出问题,或者高压发生器的灯丝部分是否有问题。

悬吊DR与平板DR有什么不同?

悬吊DR与平板DR有什么不同?悬吊DR是平板dr的一种。悬吊dr需配备移动式平床组件,组件配置复杂,安装要求、机械定位和设置的要求都比较高。智能化程度高,平板球管活动灵活,外观大气;可实现多方位拍摄,实现临床应用。

悬吊DR

悬吊DR碘化铯、非晶硅平板探测器,采用优良的制造工艺、具有很强的稳定性。17”×17”有效探测面积,可满足各个部位的拍摄需要。双工作站配置,采集、处理分工协作,大幅提高工作效率,加大使用通量。

悬吊DR工作站采用优良的医学图像处理技术,中文操作界面,具有完善的DR图像处理功能。高分辨率医疗显示器,分辨率高,图像品质。人体图形化操作界面,真彩色触摸液晶屏,数字化智能控制系统,操作简单方便。

内窥镜摄像机的显色指数是什么?

内窥镜摄像机的显色指数是什么?显色性是指光源发出的光照射到物体上所产生的客观效果和对物体真实色彩的显现程度,是评价照明光源的一个重要指标。显色性高的光源对颜色的表现较好,所看到的颜色接近自然原色;显色性低的光源对颜色表现较差,所看到的颜色偏差也较大。

内窥镜摄像机

如果内窥镜摄像机光源发出的光中所含的各色光的比例和自然光相近,则人眼看到的颜色就较为逼真。光源的光谱分布决定光源的显色性,光源的显色性影响人眼观察物体的颜色,对光源显色性进行定量评价是评价光源质量的一个重要方面。

一般人工照明光源都是用一般显色指数作为显色性的评价指标,内窥镜摄像机显色指数同时也是衡量光源颜色特性的重要参数。针对传统光源显色指数的计算已有多种测试方法并建立了相关标准,白光LED对于照明业来说是一种新型光源,传统的测试方法是适用于白光led的光色特性分析。

内窥镜摄像机的使用寿命长吗?

内窥镜摄像机是医疗器械制造设备,传感器图像更逼真,亮度高,接口是CVBS2 HDMI1,摄像头使用寿命长。而且,多模式预置,使用更方便,无需繁琐的调节。

内窥镜摄像机

内窥镜摄像机采用了SONY Super HAD CCD,保证了520线的清晰度和真实的色彩,更引入了专用的DSP,拥有100级亮度调节,100级色彩调节,为满足内窥镜手术的要求,特别增加了色彩细节处理,以便可以清楚的分辨血水和血管等相近颜色,所以可以应用于腹腔镜、关节镜等要求较高的手术。在调节上采用了OSD菜单,图像和摄像机参数同屏显示,减少调节操作的麻烦。

内窥镜摄像机的摄像头具有锁定白平衡、遥控功能。白平衡:自动/手动锁定;图像冻结:一键式单幅冻结图像;视频输出:CVBS/HD-SDI/HDMI/DVI;输出像素:1280(H)×720(V)。

内窥镜显示器常见故障怎么维修?

内窥镜显示器常见故障怎么维修?经过长期的手术室仪器设备维修,发现故障根据维修难易和故障大小,可分为复杂故障、中等故障和简单故障。无论何种故障,我们都必须懂得仪器的工作原理,凭借丰富的维修经验技术处理。

内窥镜显示器

一、图像偏色
在白平衡后和排除其他配套设备的影响下都无法还原景物的颜色时,我们认为可能是由导线老化信号传递缺陷引起的,也可能是摄像头电路元件老化变质,又或者是由摄像头CCD老化引起。此时我们只需更换内窥镜显示器相应的配件则可。

二、图像有干扰
一般是因为用电刀等高频设备的时候对线路产生干扰,这时候我们要检查的是摄像头与连接中的屏蔽线是否有接通。还有一种情况就是没有使用高频设备的时候也会出现干扰条纹,这时候是连接线信号线由于长期使用,屏蔽层磨损。需要看是摄像头的连接处出问题还是整条线体老化,前者需要重新焊接,而后者则需要更换连接导线了。目前更换原装进口的3m长的连接导线价格在10000RMB左右。所以内窥镜显示器使用过程中尽量避免导线在地上被仪器车或手术车碾过。

内窥镜显示器的画面真实吗?

作为现代化手术室的显示设备,内窥镜显示器能够真实还原脏器、血管等人体组织,在肿瘤治疗中具有非常重要的作用。32英寸内窥镜显示器支持手术焦点画面放大1.2倍、1.5倍、2倍,可以增加观看距离,有助于外科医生实施准确手术。

内窥镜显示器

内窥镜显示器拥有更宽广的色域和色彩还原能力;而RPE实时画面增强技术则可以进行逐帧清晰度提升和对比度优化处理,大幅提升视频画面的细节表现力和临场层次感。

内窥镜显示器应用于各个临床科室时会得到不同的称呼,例如:脑室镜,胸腔镜,宫腔镜,输尿管肾镜,前列腺电切镜,椎间盘镜,关节镜,腹腔镜等等。其中腹腔镜和宫腔镜应用较为普及。与传统手术不同,它是在密闭的空腔内进行手术操作,因此,仪器设备的好坏直接影响手术效果,而仪器设备的正确使用亦直接关系到手术的顺利、成功与否。
