内窥镜监视器的工作原理是什么?

电子内窥镜监视器的成像原理是利用电视信息中心装备的光源所发出的光,经内镜内的导光纤维将光导入受检体腔内,CCD图像传感器接受到体腔内粘膜面反射来的光,将此光转换成电信号,再通过导线将信号输送到电视信息中心,再经过电视信息中心将这些电信号经过贮存和处理,然后传输到电视监视器中在屏幕上显示出受检腔器的彩色粘膜图像。目前世界上使用的CCD图像传感器有两种,其具体的形成彩色图像的方式略有不同。

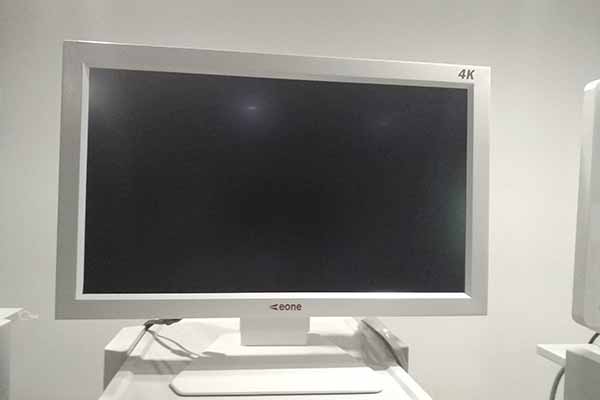

内窥镜监视器

电子内窥镜监视器在成像上受哪些影响?电子内窥镜孔探图像往往受噪声的影响显得不够清晰.引起噪声的原因很多,如敏感元器件的内部噪声、感光材料的颗粒噪声、热噪声、相对运动产生的抖动噪声、传输信道的干扰噪声、量化噪声等。反映在图像上,噪声使原本均匀和连续变化的灰度突然变大或减小,形成一些孤立点和虚假的边缘,有时甚至淹没特征,给分析带来很多困难。噪声产生的原因决定了噪声的分布特性以及它与图像信号的关系。

DSP数字处理电路减少了信号失真,确保电子内窥镜监视器得到高质量的图像。自动白平衡,优良的色彩调节功能,确保了电子内窥镜图像的真实还原性。轮廓增强,测光范围可以随着需要可进行调节。自动电子快门确保任何情况下都能都到曝光适度,轮廓分明的图像。

内窥镜监视器的组成部分有哪些?

内窥镜监视器的组成部分有哪些?内窥镜可分为硬管式和软管式两种,又称硬性内窥镜和软性内窥镜。硬性内窥镜包括传像、照明、气孔三大部分。传像部分分为物镜、中继系统、目镜组成传导图像。照明部分采用冷光源用光导纤维穿入境内的方法。气孔部分作用为送气、送水、通活检钳。硬性内窥镜产品有宫腔镜、直肠镜、子宫镜、胸腔镜等。

内窥镜监视器

用纤维光束传像和导光或用 CCD 传导图像的内窥镜监视器成为软性内窥镜。由于它具有良好的柔软性和方便的操作性能,在医学上得到了广泛的应用。目前产品有胃镜、十二指肠镜、结肠镜、胆道镜、小肠镜、支气管镜、鼻咽喉镜、输尿管镜等。

软性内窥镜的特点为:较软,可方便的进入人体复杂的内腔器官,既减少了病人的痛苦,又可到达硬性镜无法到达的地方。加上头部弯曲机构,可消除盲区。通过活检孔可采样和治疗。

软性内窥镜监视器又可分为纤维内镜和电子内镜。拿软性内镜方法:带好手套,双手拿,一手握把持部一手拿镜身,不要使先端部下垂,拿得要稳。纤维内镜构造:先端部、弯曲部、插入部、操作部、导光软管、导光连接部、目镜。先端部成硬性的一小段,有直视式(前视式)、侧视式、斜视式。胃镜结肠镜等采用直视方式,十二指肠食道镜采用侧视方式。先端部上面有:物镜孔(导像束)、光孔(导光束)、气水孔(喷嘴)、活检孔。


如何合理选择内窥镜监视器?

首先,配置一套影像诊断工作站(CR、DR、CT、MRI)或配置PACS、RIS系统医用显示器的选配应该从哪几个方面入手呢?如何合理选择内窥镜监视器?一起来了解吧!

内窥镜监视器

1、从功能上选
选配能进行DICOM校正的内窥镜监视器,有专用校正软件;显示器背面有光学传感器接口,可以接入光学传感器进行校正,否则无法进行校正。选配有亮度恒定装置的医用显示器,以保证显示器的亮度不随时间变化,它可以保证系统显示器的一致性和整体性。由于教学的要求和医生的习惯,国内外医生都习惯用笔在胶片或显示屏上指点示意,来表达对影像具体细节的观点,液晶屏材料是易破损材料,为了适应医用环境,显示器厂家会负责任的在生产时安装上液晶屏的保护板。 所以,选配医用显示器要有液晶屏的保护板。

2、 从参数上选
诊断工作站建议配置3MP、5MP显示器,无乳腺机和平板DR的以选3MP为主。观察、教学工作站建议配置2MP、1MP显示器。选配医用显示器有配套的专用显卡,有10bit输出灰阶的。

3、从认证方面选
选配有医疗认证: FDA510(k)、ISO13485认证的,安全认证: CE、UL、CCC认证的才算的上内窥镜监视器。CCC认证是中国强制安全认证, 如果只有CCC认证是不应当用于医疗领域的。


平时如何维护内窥镜监视器?

当我们使用内窥镜监视器的时候,不正确的使用和保养会缩短监视器的使用寿命,降低使用功效。在监视器还没有出现问题之前,我们应该怎样保养,以延长监视器的寿命呢?

内窥镜监视器

在使用内窥镜监视器时,要注意远离坚硬的物品,避免碰撞,而且在清理屏幕时要用软布轻轻擦拭,这是因为液晶监视器的抗击能力很小,许多晶体和灵敏的电器元件在遭受撞击时会被损坏。

在使用监视器时,避免长时间运转,忌频繁地开机与关机。因为这样会使液晶灯管受损,缩短监视器使用寿命。要注意经常除尘,扫净显示设备表面的灰尘。定期清扫灰尘,校对监视器的颜色和亮度。要注意不要将监视器放置在靠近热源或阳光直射的地方,以免加速监视器和内部元件的老化。监视器特别容易吸附灰尘,因此,应放置在干净和通风良好的环境中。不要把监视器放置在密封的柜子里,监视时要注意散热。使用时应将防尖罩或遮挡布全部打开,以利散热。

每月定期维护能够确保内窥镜监视器的正常运行,根据监控系统各部分设备的使用说明,检测各项技术参数,排除故障隐患。特别是在春、夏季,每周开几次,以避免因受潮而降低电子元件的绝缘性能。监视器忌带病工作。如果发现监视器图像闪烁,亮度变亮并出现白色回扫横线,机内产生臭氧味或内部打火、有异常声音等,应立即停止使用,并及时检修。


内窥镜监视器该怎么选择?

面对市场上纷繁复杂的监视器,我们在购买医用监视器时,需要考虑的因素主要有哪些呢?内窥镜监视器该怎么选择?在我看来,主要有以下的因素可考虑。一起来看看吧。

内窥镜监视器


1.亮度
内窥镜监视器亮度愈高,人眼能分辨的灰阶就愈多。为了提高灰阶的分辨力,显示器的亮度必需要高。亮度越高,人眼能分辩的灰阶也越多。

2.灰阶
人眼对灰阶的反应并不是线性的关系。我们眼睛对黑暗部分的反应不如明亮部分灵敏。要达到再现灰阶连续的黑白影像,就应选配输出灰阶在10bit以上显卡。

3.分辨率
分辨率是指单位面积显示像素的数量,同时显示器的成本与分辨率也成成正比。选择普通显示器分辨率为1024×768。监视器的分辨率与图像本身的分辨率有很密切的关系。适当的选择监视器的分辨率能有效的减低显示器的购置成本。

4.响应时间
响应时间指的是液晶显示器对输入信号的反应速度,也就是液晶由转亮或由亮转暗的反应时间。

5.监视器的尺寸
医用监视器的尺寸与分辨率有连带关系。分辨率愈高, 尺寸愈大, 但并不成正比关系。CRT显示器尺寸分布在17英寸到21英寸。液晶(LCD)显示器尺寸在18英寸到32英寸之间。

6.横屏及竖屏
关于内窥镜监视器是选择横屏或竖屏的问题, 可以根据自己的习惯选择。现在的医用液晶显示器厂家已考虑到医生阅片的习惯和要求,设计了横竖可以转换的功能,大大方便了临床的使用。


医用显示器的行业市场怎么样?

医用显示器行业是技术高度密集的行业,技术门槛很高。医疗显示器与大屏显示器产品不同,对产品分辨率、对比度等性能要求更高。医疗显示器能够通过专用的校正仪和校正软件对显示器的输入和输出进行曲线校正,使之符合dicom曲线。

医用显示器

由于医用显示器直接关系到病人生命安全,所以定期的性能检验很有必要。为了呈现细致的影象,医用灰阶显示器的分辨率都很高,目前市场已出现10百万像素医疗显示器,远高于普通大屏显示器产品。同时为方便医生诊断,医疗显示器支持横竖屏转换,而普通大屏没有此功能。除此之外,医疗显示器对亮度、对比度、稳定性和显卡也有较高要求。

国内外知名企业的在医用显示器行业不断竞争,推动着医疗影像领域的技术革新。未来市场中,医疗显示器将朝着超高清、大尺寸方向发展。随着科技的不断发展,医疗领域对分辨率要求将越来越高,超高分辨率的医疗影像显示器的需求会更多。

医用显示器需要满足什么标准?

灰阶医用显示器,全系列具备高性价比的临床复查显示器能为用户提供具 DICOM Part14 校准能力显示。适用于 MRI、CT、DSA、CR/DR、PACS医生工作站、三维影像医疗等图像显示。

医用显示器

医用显示器符合DICOM标准的显示性能,具经济有效的临床复查应用价值,在整个医院内安装高性能、多用途的临床复查显示器,是解决医院避免采购高昂器材费用的解决方案。

彩色医用显示器,满足DICOM Part14校准标准,以高分辨率和高清晰度为特点,专门用于数字乳房X射线、DR/CR、PET、MRI、三维造影等高要求诊断显示。折用数字化乳房X射线、DR/CR影像、MRI、PET、CT、DSA等医疗影像设备,以及PACS环境下医疗图像和三维造影。

医用显示器的使用特点是什么?

医用显示器的使用特点是什么?在医学成像中,随着时间的推移,同一台显示器需要显示一致的医学影像;随着地点的改变,不同的显示器也需要呈现一致的图像质量。

医用显示器

出色的医用显示器配有内置稳定系统,有些还有专利前置传感器。通过这种方式,不仅在单台显示器的整个生命周期内,而且在连接到企业网络的每一个显示器上,都可以保证一致的图像亮度和清晰度。这样一来,不同位置的同事也能看到同样的图像,促进了准确远程协作。

放射科的每个阅片工位通常包括多台显示器,所以阅片时不可避免的需要从多个角度查阅影像。北美放射学(ACR)要求医学影像阅片的显示亮度须不低于350cd/m²。但是在偏离中心观看图像时,并不是所有显示器都能保证仍然满足这个标准,这会直接影响到对影像的解读和诊断。医用显示器在全屏幕上都应符合ACR标准,在不同视角提供不低于350cd/m²的亮度、高对比度和出色的色彩值。

为什么推荐医用显示器?

随着各类数字影像设备和信息系统的飞速发展与普及,医疗影像基本上已进入“软读片”时代。作为各类影像的呈现者,放射科显示器的成像品质直接关系到对病患的诊疗。医用显示器和民用显示器该选哪个?

医用显示器

放射科医师使用医用显示器读取图像时更加自信、快速和准确。医疗级成像解决方案可以满足图像质量、灰阶和彩色视图的设定要求,并符合DICOM 3.14和其他法规标准。

以屏幕亮度为例,亮度越高,至小可觉差(JNDs)越多;灰阶范围越宽,更容易检出细微的病变,从而更快地做出诊断。但请不要被亮度规格所误导。新出的民用显示器在使用初期也提供了足够的亮度,但随着时间的推移会迅速地衰减。医用显示器的亮度可以达到1000cd/m²或更高,其中一些甚至具有内置功能,可以暂时将亮度提升到前所未见的水平。更重要的是,随着时间的推移,真正的医用显示器亮度输出稳定,可以始终保证符合 DICOM 3.14 的要求。


放射监视器的使用功能是什么?

放射监视器的使用功能是什么?放射治疗摆位操作的实时监控装置,在靠近治疗机的激光灯位置以及靠近光标灯位置设置监视器,监视器通过传输线与多台显示装置连接,供不同监控者观察使用。还设置有对讲装置及控制治疗机联锁开关的控制装置。利用该实时监控装置,能实时清晰地显示患者各个方位的体表标记和投影,便于对摆位准确性进行快速判定及对摆位操作进行监控,提高“放疗”质量。具有结构简单,安装方便,实用性强,成本低,易操作的特点。

放射监视器

放射治疗摆位操作的实时监控装置,放射监视器特征在于:在治疗室的不同空间位置以及在治疗机上设置监视器,监视器通过传输线与显示装置或计算机工作站连接。

选配能进行DICOM校正的显示器,有专用校正软件;显示器背面有光学传感器接口,可以接入光学传感器进行校正,否则无法进行校正。选配有亮度恒定装置的放射监视器,以保证显示器的亮度不随时间变化,它可以保证系统显示器的一致性和整体性。
