医用显示器是怎么做校准的?

普通显示器有:内存、速度、3D指标、常用AGP插槽;医用显示器有:常用PCI插槽、显示模式、一卡两显、主副显示互换、彩色—黑白转换、10bit、12bit灰阶输出、横/竖屏转换。显示模式:由于诊断工作站需要两台或多台显示器时,显卡应当有灵活的显示模式,便于医生的诊断。显示模式有:独立显示、扩展显示、复制显示。

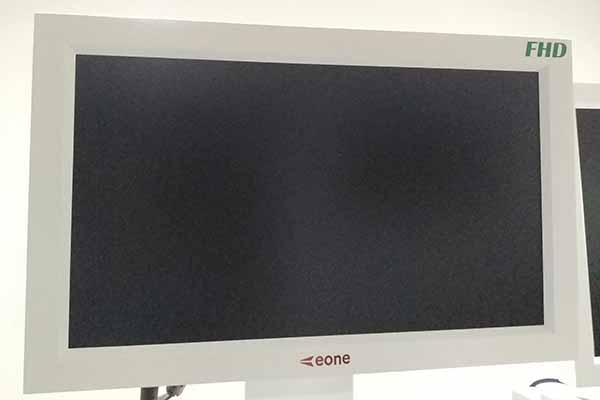

医用显示器

医用显示器一卡两显:当一台工作站配有两台显示器时,显卡有两个输出口;主副显示互换:当工作站有一台普通显示器,同时有一台或多台医用显示器时;设定普通显示为主显,医用为副显时,普通显示器和医用显示器分别显示彩色和灰阶图像时,彩色不应有缺色,灰阶不应有断层。

医用显示器定期的性能检验是非常需要的,这个性能检验称之为校准。医用显示器相对于普通显示器昂贵的价格,也因为其校准上的高要求。

医用显示器的校准方式主要有两种:外置式和内置式,内置式又分前置式和后置式。显示器校准,严格讲应该是通过“显示链路”对显示器的“显示效果”进行校准。其目的,是保持数字影像显示的标准性和一致性。

医用显示器与普通显示设备有什么差异?

医用显示器是显示领域中高清晰、高亮度的显示设备。PACS技术的日趋成熟和普及,以及各种数字影像设备飞速发展,医用显示器,是医生实现“软读片”对患者的观察与诊断的终端影像呈现者,与用来显示黑白、彩色图像或文字的普通显示设备有着什么差异呢?一起了解下吧。

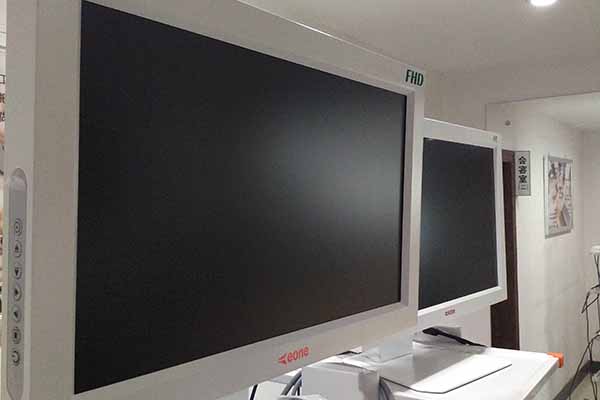

医用显示器

尺寸: 医用显示器以对角线长度来计算,一般以英寸为单位。医用:基本与X胶片相仿,常见尺寸为:18”、20”、21”;普通:常见尺寸为:14”、15”、17”、19”。分辨率:单位面积内实际显示像素的数量。 1MP=1百万像素。医用:1MP (1024×1280)、2MP (1200×1600)、3MP (1536×2048)、5MP (2048×2560)、10MP (4096×2560);普通:800×600、1024×768,1280×1204。

亮度:亮度就是显示器上显示图像有多么明亮的程度,单位(cd/m2)坎德拉每平方米。医用:600-700 cd/m2 标准校正设定的亮度在400-500 cd/m2之间;要求3万小时,甚至10万小时亮度值保持不变。普通:200-300 cd/m2 无其它要求。

医用显示器对比度:描述显示器显示黑与白之间的差别,表达显示器至亮值和至暗值之比,对比度也叫动态范围。医用:600:1—1000:1;普通:300:1— 400:1。

医用显示器的分辨率是什么规格的?

单位面积内实际显示像素的数量为分辨率,普通显示器有:1024768,12801204;基本上是横屏显示,不需要横/竖屏转换;医用显示器有可以根据影像的需要,可以横/竖屏转换。医用显示器的分辨率与价格成正比,与放射设备的分辨率正相关,相应的设备应当配套相应分辨率的显示器。

医用显示器

医用显示器的分辨率是什么规格的?10241280(竖屏)/12801024(横屏),称为1百万像素(1MP),常用横屏显示,多适用于CT、MRI、数字胃肠机;12001600(竖屏)/16001200(横屏);称为2百万像素(2MP),简称1K,常用竖屏显示, 多适用于CR、DSA、数字胃肠机、PACS阅片工作站;15362048(竖屏)/20481536(横屏);称为3百万像素(3MP),简称1.5 K,常用竖屏显示, 多适用于CCD-DR、PACS诊断工作站;20482560(竖屏)/25602048(横屏);称为 5 百 万像素(5MP),简称2 K ,常用竖 屏显示,多适用于平板DR、乳腺机、PACS诊断工作站。

医用显示器快速的响应时间,响应时间指的是液晶显示器对输入信号的反应速度,也就是液晶由转亮或由亮转暗的反应时间。通常都是以毫秒(ms)来计算。人能够接受的画面显示速度一般为24张/秒,如果显示速度低于这一标准,人就会明显感到画面的停顿和不适。按照这一标准计算,每张画面显示的时间需要小于40ms,根据液晶的实际使用情况,响应时间:30ms(1/0.03=33.3 祯 /秒),还是会出现拖尾现象,不适合动态医疗影像的实时播放。

响应时间在25ms以下(1/0.025=40祯/秒)可以满足临床心血管DSA的实时播放。在医用显示器的选配上,CR、DR静态影像对响应时间无过高要求。但是在播放动态影像的系统配置时,如心血管机和数字胃肠机,就要选响应时间在25ms以下的医用显示器。

医用显示器需要满足什么样的标准?

医用显示器承载着替代胶片、保证影像质量、实现医生“软读片”对患者的观察与诊断。在PSCS系统中,要求所有的医用显示器要求具有一致性和整体性。一个医用显示器支持DICOM PART14的标准,也就是说具备调整DICOM标准曲线的能力,使其和DICOM标准相吻合,从而保证影像的显示质量。

医用显示器

常规尺寸:显示器尺寸是以对角线长度来表达,一般以英寸为单位普通显示器主流尺寸为15”、17”、19”;医用显示器常见尺寸为18”、20”、21”,尺寸基本与X胶片相仿。

支持灰阶显示:灰阶度是黑白医用影像非常重要的特性,它反映了黑白图像之间的层次。灰阶显示要求显卡支持,医疗专用显示器应当配有专用显卡;普通显示器有:8bit- 256灰阶,用于显示彩色图象,无灰阶要求,使用普通显卡;医用显示器有:10 bit-1024灰阶,用于显示X光灰阶图象,与诊断相关,要求:10bit11bit(1024*2048灰阶)。支持BBS功能(稳定的亮度控制)。

显示器的亮度是会随着时间而衰减的,普通显示器由于没有稳定的亮度控制和校准,不但衰减较快,平时使用时,也由于受环境的影响,其亮度不能长时间的维持在一个对人体肉眼合适的水平上,而医用显示器考虑到这一个问题,采取了稳定的亮度控制技术,对显示亮度所反馈的信息随时进行校准,使其始终保持在标准亮度之上,符合临床的阅片标准。

如何对医用显示器进行校正?

医用显示器具有普通显示器难以达到的稳定性和一致性。稳定性主要是指医用显示器的亮度能够稳定地保持在理想的阅片亮度值(一般在400-500 cd/m2之间)上。即使液晶面板会随着时间的推移老化,亮度降低,医用显示器也能够调整亮度到原来的理想值。一致性是指在医学数字影像系统中,无论是在影像获取设备(CR机、DR机、CT机等)的显示器上,还是在门诊医生所用的显示器上,所有的医疗影像都要保持视觉的一致性,即各个显示器的显示效果是一致的。这对医生的正确诊断非常重要。因为,不一致的医疗影像,会带来不一致的、不可靠的或者是错误的诊断。

医用显示器

实际应用中,医用显示器需要使用亮度计和相应的程序来对亮度测量并进行校正,以使其符合DICOM要求。

在校正时,亮度计置于显示器的前方。显示器显示各种不同的测试图片,亮度计分别测量这些测试图片中特定位置的亮度值,然后利用专门的亮度校正软件,对显示器的亮度进行校正。

外置亮度计:外置亮度计手动校正外置亮度计手动校正的一个非常大的优点是直观,因为亮度计放置在显示屏前,亮度计所测得的亮度就是人眼所看见的亮度,不需要其它的计算进行转换。外置亮度计手动校正的不足是它需要具有技术的人员手动操作,对人员的要求比较高;医用显示器每隔一段时间(3至6个月)就要校正一次,工作量较大,而且很可能会错过校正时间;亮度计测的是屏幕的某一非常小的区域的光线,采光区域小,由于屏幕的亮度不是全部的均匀,所以测得的亮度不能代表整个屏幕的亮度水平。

为什么推荐使用医用显示器?

医用显示器的亮度可以达到1000cd/m²或更高,其中一些甚至具有内置功能。更重要的是,随着时间的推移,真正的医用显示器亮度输出稳定,可以符合 DICOM 3.14 的要求。在医学成像中,随着时间的推移,同一台显示器需要显示一致的医学影像;随着地点的改变,不同的显示器也需要呈现一致的图像质量。

医用显示器

医用显示器配有内置稳定系统,有些还有前置传感器。通过这种方式,不仅在单台显示器的整个生命周期内,而且在连接到企业网络的每一个显示器上,都可以保证一致的图像亮度和清晰度。这样一来,不同位置的同事也能看到同样的图像,很大地促进了准确远程协作。

随着患者检查的数量和复杂性的不断增加,放射科医师对工作效率提升的需求愈发迫切。因此,医用显示器通常会做个性化的设计,以便简化读片和提高使用效率。

对于医疗诊断来说,有时屏幕越大就越好。大尺寸的显示器,能够让放射科医师实现在单屏上完整地查看图像,无需平移或缩放。许多医用显示器具有按比例将图像扩展至适合屏幕尺寸的功能,也可提高读片效率。花在显示设备上的钱并不是一劳永逸的,还需要考虑服务、支持和基础设施的费用。考虑到区域合规的差异、严格的技术要求和详细的报告需要,管理整个医院的显示器并非易事。

选择医用显示器可以参考哪些要点?

选择医用显示器可以参考哪些要点?从参数上选:诊断工作站建议配置3MP、5MP显示器,无乳腺机和平板DR的以选3MP为主。观察、教学工作站建议配置2MP、1MP显示器。选配医用显示器有配套的专用显卡,有10bit输出灰阶的。从功能上选:选配能进行DICOM校正的医用显示器,有专用校正软件;显示器背面有光学传感器接口,可以接入光学传感器进行校正,否则无法进行校正。选配有亮度恒定装置的医用显示器,以保证显示器的亮度不随时间变化,它可以保证系统显示器的一致性和整体性。

医用显示器

由于教学的要求和医生的习惯,国内外医生都习惯用笔在胶片或显示屏上指点示意,来表达对影像具体细节的观点,液晶屏材料是易破损材料,为了适应医用环境,显示器厂家会负责任的在生产时安装上液晶屏的保护板。所以,选配医用显示器要有液晶屏的保护板。

相对于普通显示器, 医用灰阶显示器的价格较为昂贵,我们希望使用寿命能在5年以上, 不论是CRT显示器或LCD显示器, 亮度都会随着时间而衰减。一般显示器寿命的定义是当亮度衰减到较大亮度的50%的时间。以液晶显示器而言, 此时间大约是30,000小时到50,000小时即使在使用寿命时间内, 亮度并不是每天都相同的。

所以隔一段时间 (大约三个月到六个月), 医用显示器要做亮度及灰阶的校正, 以保证显示器的一致性,如果显示器数量很多, 工作量也是相当大的。较先进的显示器内部有传感器(Sensor), 能侦测显示器的亮度变化而自动调整,使显示器在使用寿命内能随时保持亮度稳定。液晶显示器的亮度并不是很稳定。它的亮度会随温度不同而改变。现在有些显示器内部有传感器(Sensor), 能侦测显示器的亮度变化而自动调整,这样就可以节省很多的人力。

医用显示器的主要参数有哪些?

通常在医院影像放射科设备上,常见的医用显示器,都会具有稳定性、一致性与整体性。医用显示器的主要参数有哪些?以下是医用显示器基本属性特点,如下:支持灰阶显示:医用显示器有10bit-11bit(1024-2048灰阶)。尺寸:医用显示器常用尺寸为18寸、20寸、21寸基本与X线胶片相仿。

医用显示器

分辨率:医用显示器分辨率高,像素可达100万像素(1MP)、200万像素(2MP)、300万像素(3MP)、500万像素(5MP)还有10MP,根据影像的需要,可以横竖屏切换双显示器(医用)的分辨率与价格成正比,与放射设备的分辨率正相关,相应的设备应当配套相应分辨率的显示器。

支持SBC功能(稳定的亮度控制):医用显示器采取了稳定的亮度控制技术,对显示亮度所反馈的信息随时进行校准,使其保持在标准亮度之上,符合临床的阅片标准,可保持3万甚至10万个小时亮度不变。

对比度:表达医用显示器亮值和暗值之比,医用显示器对比度可达600:1-1000:1;医用显示器由于教学的要求和医生的习惯,配有液晶屏的保护板;针对医用环境配有医疗专用电源;医用显示器有显示模式,一卡两显、主副显示互换、彩色一黑白转换、10bit灰阶输出;横竖屏转换等功能;双屏幕的显示器系统的应用可以让用户使用同样丰富的资源的同时减少花费在窗口切换和单显示器下阅读较小化文本的时间。支持DICOM3.14标准:医用显示器支持DICOM3.14标准,具备调整DICOM标准曲线的能力,使其和DICOM标准相吻合,从而保证了影响的显示质量。

医用显示器如何保证显示质量?

由于医用显示器在数字系统中,是医学影像的呈现者,它承载着替代胶片、保证影像质量、实现医生“软读片”对患者的观察与诊断。在PSCS系统中,要求所有的医用显示器要求具有一致性和整体性。一个医用显示器必须支持DICOM PART14的标准,也就是说必须具备调整DICOM标准曲线的能力,使其和DICOM标准相吻合,从而保证影像的显示质量。

医用显示器

常规尺寸:显示器尺寸是以对角线长度来表达,一般以英寸为单位普通显示器主流尺寸为15”、17”、19”;医用显示器常见尺寸为18”、20”、21”,尺寸基本与X胶片相仿。

支持灰阶显示:灰阶度是黑白医用影像非常重要的特性,它反映了黑白图像之间的层次灰阶显示要求显卡支持,医疗专用显示器应当配有专用显卡;普通显示器有:8bit- 256灰阶,用于显示彩色图象,无灰阶要求,使用普通显卡;医用显示器有:10 bit-1024灰阶,用于显示X光灰阶图象,与诊断相关,要求:10bit11bit(1024*2048灰阶)。支持BBS功能(稳定的亮度控制)。

显示器的亮度是会随着时间而衰减的,普通显示器由于没有稳定的亮度控制和校准,不但衰减较快,平时使用时,也由于受环境的影响,其亮度不能长时间的维持在一个对人体肉眼合适的水平上,而灰阶医用显示器考虑到这一个问题,采取了稳定的亮度控制技术,对显示亮度所反馈的信息随时进行校准,使其始终保持在标准亮度之上,符合临床的阅片标准。

选购医用显示器需要符合哪些标准?

现在世界的人口呈现着老化现象,所以高质量的医疗服务需求持续稳定增加。而提供好的医疗服务现在已经不是取决于一个医生的服务质量了,更加重要的就是必须要依赖医疗过程之中所使用的医用显示器来协助医护人员进行一个诊断行为。从医院的一些设备上,患者可以在医疗的过程之中取得信心,有利于治疗。

医用显示器

这几年来,许多的国家医院都开始建构PACS系统了,并且使用数字化影像系统替代了传统的X光片,使得医生和患者都不需要在浪费时间来等候胶片了,而医院也不需要再担心如何管理胶片等等一些问题了。而选购医用显示器需要符合哪些标准?

医院针对于图像的处理进行了一个自动化的整合管理,涵盖了超声、病理、核医学、临床、放射、内视镜、 心血管等等科室,对各类别的医疗影像进行传输、显示、采集、存盘、管理,然后生成诊断报告以及电子病历,从而达到全院的信息应用与共享。

现在医院的医生使用高分辨率的医疗显示屏的情况渐渐变多。因为医院是属于特殊行业,所以对于安全以及质量的要求是非常高的,选择好的医疗显示屏来辅助医疗的诊断便非常重要。如果医院的设备符合60601-1第三版认证要求的医院显示屏,这是保证安全的一个关键环节。医生和医院就不用再担心由于医用显示器质量不好而造成的一些医疗误诊以及疏忽的情况,能够充分的提升医疗的服务质量。
